✅ Usa un equipo especializado de ultrasonido, colocando transductores en el concreto. Mide el tiempo de recorrido de las ondas para calcular la velocidad.
La medición de la velocidad de pulso ultrasónico en concreto es un proceso clave para evaluar la calidad y las características del material. Este método permite obtener información valiosa sobre la integridad y la resistencia del concreto sin necesidad de realizar perforaciones o alteraciones significativas en la estructura.
Para realizar esta medición, se utilizan transductores ultrasónicos que emiten ondas de sonido a frecuencias superiores a 20 kHz. Estas ondas son enviadas a través del concreto y su tiempo de viaje se registra. La velocidad se calcula dividiendo la distancia recorrida por el tiempo que tardó la onda en atravesar el material. Este método no solo es eficaz, sino que también es no destructivo, lo que significa que no compromete la integridad del concreto.
Pasos para medir la velocidad de pulso ultrasónico
- Preparación de la superficie: Asegúrate de que la superficie del concreto esté limpia y libre de polvo o suciedad que pueda interferir con la transmisión de las ondas ultrasónicas.

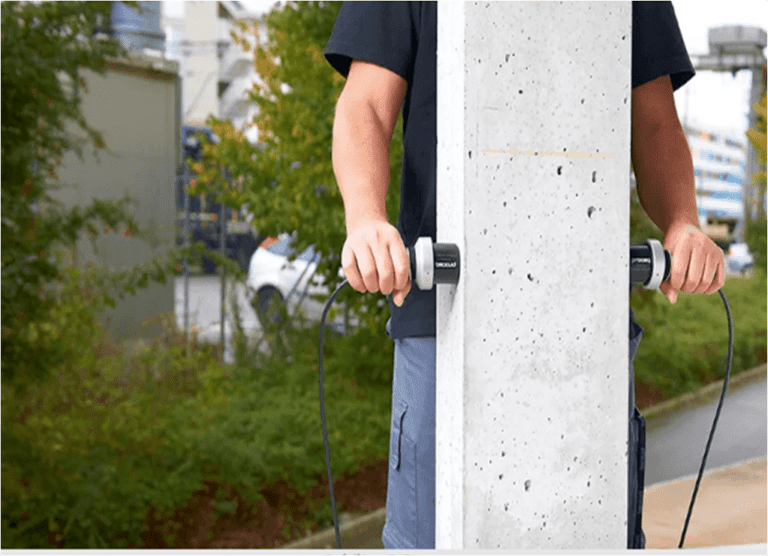

- Colocación de los transductores: Ubica los transductores en la superficie del concreto, aplicando un acoplante adecuado (como gel o pasta) para mejorar la transmisión de las ondas.
- Medición: Activa el equipo y registra el tiempo que tardan las ondas en viajar desde el transductor emisor hasta el receptor. Este proceso puede repetirse en diferentes puntos para obtener un promedio más preciso.
- Cálculo de la velocidad: Utiliza la fórmula Velocidad = Distancia / Tiempo para calcular la velocidad de las ondas ultrasónicas en el concreto.
Factores que afectan la medición
Es importante tener en cuenta que varios factores pueden influir en la velocidad de pulso ultrasónico en el concreto, tales como:
- Temperatura: La velocidad de las ondas ultrasónicas puede variar con la temperatura del concreto.
- Humedad: Un concreto más húmedo puede ofrecer diferentes resultados en comparación con uno seco.
- Composición del concreto: La densidad y el tipo de agregado utilizado pueden afectar la velocidad de propagación de las ondas.
La velocidad de pulso ultrasónico en concreto es un indicador de su calidad y resistencia. Por ejemplo, velocidades entre 3.000 y 4.000 m/s son típicas en un concreto de buena calidad, mientras que velocidades inferiores pueden indicar problemas de compactación o curado. Este método es ampliamente utilizado en la industria de la construcción para garantizar la seguridad y durabilidad de las estructuras.
Factores que afectan la velocidad del pulso ultrasónico en concreto
La velocidad del pulso ultrasónico en el concreto puede ser influenciada por varios factores. Comprender estos elementos es esencial para obtener mediciones precisas y confiables. A continuación, se describen los principales factores que afectan esta velocidad:
1. Composición del concreto
La composición del concreto, que incluye la proporción de agregados, cemento y agua, juega un papel crucial en la velocidad del pulso ultrasónico. Por ejemplo:
- Agregados gruesos como grava pueden aumentar la velocidad de propagación del sonido.
- El uso de aditivos puede modificar la densidad y rigidez del concreto, afectando así la velocidad del pulso.
2. Humedad en el concreto
La humedad en el concreto puede tener un impacto significativo. Un contenido de agua elevado puede disminuir la velocidad del pulso ultrasónico. Esto se debe a que el agua es menos densa que el concreto. Por ejemplo:
- Con un contenido de humedad del 10%, la velocidad del pulso puede ser aproximadamente un 15% más lenta en comparación con un concreto completamente seco.
3. Temperatura
La temperatura también afecta la velocidad del sonido en el concreto. A medida que la temperatura aumenta, la velocidad del pulso ultrasónico tiende a aumentar. Esto se debe a que el sonido viaja más rápido en medios menos densos. Un ejemplo claro es:
- A temperaturas de 20°C, la velocidad puede ser de aproximadamente 4000 m/s, mientras que a 30°C puede alcanzar 4200 m/s.
4. Estructura interna del concreto
La estructura interna del concreto, que incluye la presencia de fisuras o vacíos, puede afectar la propagación del pulso. Concretos más homogéneos y bien compactados tienden a mostrar velocidades más altas. En contraste, una estructura con defectos puede reducir la velocidad del pulso. Por ejemplo:
- Un concreto con un 5% de fisuras podría presentar una disminución de hasta 30% en la velocidad del pulso comparado con uno sin fisuras.
5. Frecuencia del pulso ultrasónico
La frecuencia del pulso ultrasónico utilizado durante la medición puede influir en la velocidad de propagación. Diferentes frecuencias pueden interactuar de manera distinta con las características del material. En general:
- Frecuencias más bajas tienden a penetrar mejor en materiales densos, mientras que frecuencias más altas pueden ser más afectadas por las imperfecciones del concreto.
Es fundamental tener en cuenta todos estos factores al medir la velocidad del pulso ultrasónico en concreto, ya que cada uno puede contribuir significativamente a la precisión de las mediciones realizadas.
Instrumentos y equipos necesarios para la prueba de pulso ultrasónico
La medición de la velocidad de pulso ultrasónico en concreto es una técnica efectiva para evaluar la calidad y la integridad de estructuras de hormigón. Para llevar a cabo esta prueba, se requieren varios instrumentos y equipos específicos. A continuación, se detallan los elementos más importantes:
Equipos Esenciales
- Transductores ultrasónicos: Estos dispositivos convierten las señales eléctricas en ondas ultrasónicas y viceversa. Los transductores se clasifican en diferentes frecuencias, siendo las de 50 kHz a 1 MHz las más comunes para medir el hormigón.
- Equipos de medición: Un analizador de pulso ultrasónico es crucial. Este dispositivo mide el tiempo que tarda el pulso en viajar a través del concreto y presenta los resultados en forma de velocidad o distancia.
- Acoplantes: Los gelacoplantes o líquidos son necesarios para asegurar una buena transmisión de las ondas ultrasónicas entre el transductor y la superficie del concreto. Esto minimiza la pérdida de energía y mejora la precisión de las mediciones.
- Computadora o software: Algunos equipos avanzados ofrecen la posibilidad de conectar a una computadora para el análisis y almacenamiento de datos. Esto permite realizar análisis estadísticos y generar informes detallados de los resultados obtenidos.
Accesorios Adicionales
- Soporte para transductores: Facilita la colocación y alineación precisa del transductor para obtener lecturas más confiables.
- Calibrador de distancia: Para verificar la profundidad y el tamaño de las estructuras de hormigón que se están evaluando.
- Equipo de protección personal (EPP): Siempre es recomendable tener un kit de seguridad que incluya guantes, gafas y casco, especialmente en entornos de construcción.
Ejemplo de Configuración de Equipos
Un caso de uso típico sería la evaluación de una estructura de hormigón en un puente. Para ello, se colocaría el transductor en la superficie del hormigón, aplicando un acoplante adecuado. Luego, el analizador de pulso ultrasónico se activaría para medir el tiempo que tarda el pulso en viajar a través de la estructura. Los datos se registrarían en el software conectado, permitiendo un análisis posterior.
Es importante destacar que, según estudios recientes, el uso de estos métodos puede aumentar la eficiencia en la detección de fallas estructurales en hasta un 30%, lo que representa una mejora significativa en la seguridad y durabilidad de las construcciones.
Consejos Prácticos
- Siempre verifique la calibración del equipo antes de iniciar las pruebas.
- Realice pruebas de control en muestras de concreto conocidas para validar la precisión de sus resultados.
- Documente cada prueba meticulosamente, incluyendo condiciones ambientales y cualquier anomalía observada.
Preguntas frecuentes
¿Qué es la velocidad de pulso ultrasónico?
Es la velocidad a la que viajan las ondas ultrasónicas a través del concreto, utilizada para evaluar su calidad y propiedades internas.
¿Cómo se mide la velocidad de pulso ultrasónico?
Se utilizan transductores que emiten y reciben ondas ultrasónicas, midiendo el tiempo que tarda en viajar entre ellos.
¿Qué factores afectan la velocidad de pulso ultrasónico?
La temperatura, la densidad, la humedad y la composición del concreto pueden influir en la velocidad de las ondas ultrasónicas.
¿Qué aplicaciones tiene esta medición?
Se utiliza principalmente para detectar fisuras, evaluar la homogeneidad del concreto y determinar su resistencia.
¿Es un método destructivo?
No, la medición de pulso ultrasónico es un método no destructivo que permite evaluar el material sin dañarlo.
Puntos clave sobre la medición de velocidad de pulso ultrasónico en concreto
- Las ondas ultrasónicas son sonoras con frecuencias superiores a 20 kHz.
- Se requiere un equipo especializado, como un medidor de pulso ultrasónico.
- El procedimiento incluye la preparación de la superficie del concreto para asegurar un buen contacto.
- Se recomienda realizar múltiples mediciones para obtener un promedio confiable.
- La velocidad típica en concreto es de 3.000 a 4.000 m/s, dependiendo de su calidad.
- Los resultados pueden correlacionarse con la resistencia del concreto mediante tablas o fórmulas específicas.
- Se debe considerar la experiencia del operador para obtener resultados precisos.
