✅ El empalme por fusión en fibra óptica se realiza alineando fibras y fusionándolas con calor generado por un arco eléctrico, asegurando mínima pérdida de señal.
Un empalme por fusión en fibra óptica es un proceso técnico que permite unir dos fibras ópticas de manera permanente, garantizando la mínima pérdida de señal. Este procedimiento se utiliza comúnmente en instalaciones de redes de telecomunicaciones y en reparaciones de cables de fibra óptica. Para realizar un empalme por fusión, se emplea un dispositivo denominado máquina de empalme, que calienta las fibras para fusionarlas, creando una conexión sólida y eficiente.
Exploraremos detalladamente los pasos necesarios para llevar a cabo un empalme por fusión en fibra óptica. Abordaremos desde los materiales requeridos hasta el proceso específico, incluyendo consejos prácticos y recomendaciones para asegurar un empalme exitoso. Además, discutiremos la importancia de la calibración y el mantenimiento del equipo utilizado, así como las ventajas que ofrece este tipo de empalme en comparación con otros métodos.
Materiales y herramientas necesarias
- Máquina de empalme: Herramienta principal para realizar el empalme.
- Herramienta de pelado: Utilizada para quitar el recubrimiento de las fibras.
- Limpiadores: Para limpiar las fibras antes de realizar el empalme.
- Protecciones de empalme: Para asegurar la unión una vez completada.
- Kit de prueba: Para verificar la calidad de la conexión.
Pasos para realizar un empalme por fusión
- Preparación de las fibras: Usar la herramienta de pelado para quitar el recubrimiento y dejar expuestos los extremos de las fibras. Asegúrate de que no queden restos de polvo o suciedad.
- Inserción en la máquina de empalme: Coloca las fibras en la máquina siguiendo las instrucciones del fabricante. Es crucial que las fibras estén alineadas correctamente.
- Fusión de las fibras: Inicia el proceso de fusión en la máquina. Esta parte puede durar unos segundos y es esencial para lograr una buena conexión.
- Protección del empalme: Una vez realizada la fusión, coloca la protección de empalme para resguardar la unión de factores externos.
- Prueba de la conexión: Utiliza el kit de prueba para verificar que el empalme no tenga pérdidas significativas de señal.
Realizar un empalme por fusión en fibra óptica es un proceso que requiere precisión y atención al detalle. Con el uso adecuado de herramientas y siguiendo estos pasos, se puede lograr una conexión de alta calidad, fundamental para el buen funcionamiento de las redes de comunicación modernas.

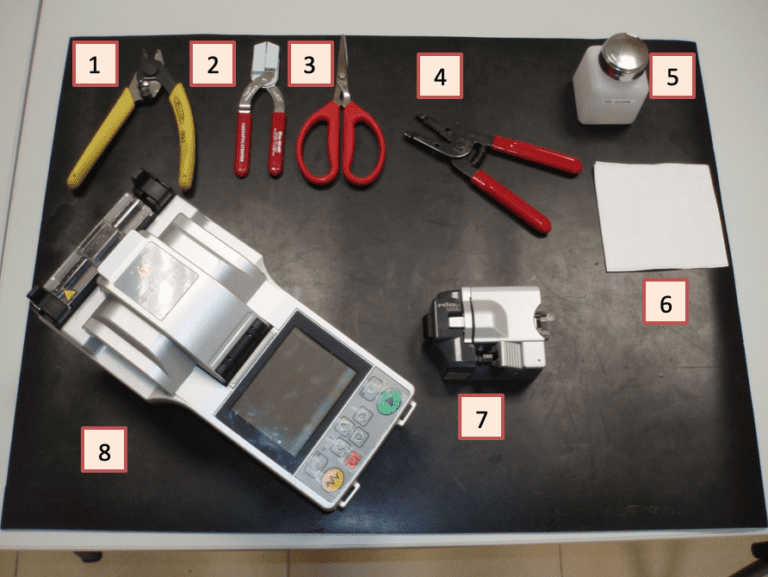

Herramientas y equipo necesarios para el empalme por fusión
El empalme por fusión en fibra óptica es un proceso preciso que requiere de un conjunto específico de herramientas y equipo para garantizar resultados óptimos. A continuación, se detallan los elementos más importantes que no pueden faltar en este proceso:
1. Fusionadora de fibra óptica
La fusionadora es la herramienta más crítica en el proceso de empalme. Este dispositivo utiliza calor para fusionar dos extremos de fibra óptica, creando una conexión casi perfecta. Existen diversas marcas y modelos, pero es fundamental elegir una que ofrezca:
- Alta precisión en la alineación de los núcleos de la fibra.
- Un tiempo de fusión rápido, idealmente menos de 30 segundos.
- Capacidad para empalmar diferentes tipos de fibra.
2. Cortador de fibra
Un cortador de fibra de calidad es esencial para obtener extremos de fibra óptica limpios y rectos. Un corte preciso es vital, ya que influye directamente en la atenuación de la señal. Se recomienda elegir un cortador que ofrezca:
- Cortes de 90 grados.
- Durabilidad y facilidad de uso.
- Una hoja afilada que minimice el daño a la fibra.
3. Herramientas de limpieza
La limpieza de los extremos de la fibra es crucial para evitar pérdidas de señal. Las herramientas de limpieza incluyen:
- Toallitas de limpieza de fibra.
- Soluciones de limpieza específicas para fibra óptica.
- Cepillos antiestáticos.
4. Medidor de potencia óptica
Este dispositivo permite evaluar la calidad de la conexión después de realizar el empalme. Un medidor de potencia óptica ayuda a verificar que la pérdida de señal se encuentre dentro de los parámetros aceptables. Es recomendable que el medidor tenga:
- Rango de medición amplio.
- Facilidad para registrar y almacenar datos.
5. Herramientas de protección personal
La seguridad es primordial durante el proceso de empalme. Se deben utilizar:
- Gafas de protección para evitar daños por partículas voladoras.
- Guantes para prevenir cortes o quemaduras.
6. Kit de herramientas adicionales
Además de las herramientas mencionadas, un buen kit de empalme debería incluir:
- Pinzas para manipulación de fibra.
- Destornilladores y herramientas de ajuste.
- Un medidor de longitud de onda para pruebas adicionales.
Contar con las herramientas adecuadas es esencial para asegurar un empalme por fusión exitoso en fibra óptica. La inversión en equipo de calidad no solo facilita el trabajo, sino que también mejora la confiabilidad y eficiencia de las conexiones realizadas.
Paso a paso del proceso de empalme por fusión en fibra óptica
El empalme por fusión es un proceso fundamental para asegurar una conexión óptima entre dos fibras de vidrio. Esta técnica es ampliamente utilizada en la instalación y mantenimiento de redes de fibra óptica, ya que ofrece características como una baja pérdida de señal y gran durabilidad. A continuación, se detallan los pasos que se siguen en este proceso.
1. Preparación de las fibras
Antes de realizar el empalme, es crucial preparar adecuadamente las fibras ópticas. Este paso incluye:
- Corte de las fibras: Se deben cortar de manera precisa para asegurar que los extremos estén limpios y alineados.
- Desforrado: Se retira la funda protectora de la fibra, dejando expuesta la parte de vidrio que se va a fusionar.
- Limpiar las fibras: Se utiliza un paño sin pelusa y un limpiador específico para eliminar cualquier impureza.
2. Alineación de las fibras
Una vez que las fibras están listas, el siguiente paso es alinearlas correctamente. Esto se puede lograr utilizando un dispositivo de alineación que ayuda a posicionar las fibras de manera que sus núcleos coincidan. La precisión en esta etapa es crítica, ya que cualquier desalineación puede resultar en pérdidas de señal significativas.
3. Proceso de fusión
El empalme se realiza utilizando una máquina de fusión, que aplica calor a los extremos de las fibras para fusionarlas. Este proceso incluye:
- Calentamiento: La máquina calienta los extremos de las fibras hasta que se funden.
- Fusión: Las fibras se unen, creando un solo hilo de vidrio que permite el paso de la luz.
- Enfriamiento: Después de la fusión, se enfrían las fibras para estabilizar la unión.
4. Protección del empalme
Una vez completado el empalme, es esencial proteger la zona fusionada. Esto se hace aplicando un tubo de protección, que ayuda a prevenir daños mecánicos y asegurar la integridad de la conexión.
5. Pruebas de calidad
Finalmente, se realizan pruebas para verificar la calidad del empalme. Esto incluye:
- Medición de pérdida de señal: Se utilizan medidores de potencia para asegurarse de que la pérdida en el empalme esté dentro de los límites aceptables.
- Inspección visual: Se utiliza un microscopio para revisar los extremos de las fibras y asegurar que no haya defectos visibles.
El proceso de empalme por fusión en fibra óptica es un procedimiento meticuloso que requiere atención al detalle y precisión. Siguiendo cada uno de estos pasos, se logra una conexión de alta calidad que es esencial para un rendimiento óptimo de la red óptica.
Preguntas frecuentes
¿Qué es un empalme por fusión en fibra óptica?
Es un proceso que une dos fibras ópticas mediante calor, permitiendo la transmisión de luz sin pérdidas significativas.
¿Cuáles son las herramientas necesarias para realizar un empalme por fusión?
Se necesita un fusionador de fibra, cortadora de fibra, cleaver, y un kit de limpieza.
¿Es complicado hacer un empalme por fusión?
Requiere habilidades técnicas y precisión, pero con práctica se vuelve más sencillo.
¿Cuáles son las ventajas del empalme por fusión?
Ofrece menor pérdida de señal y mayor resistencia mecánica en comparación con otros tipos de empalmes.
¿Qué tipo de fibra óptica se puede empalmar por fusión?
Se puede realizar en fibras monomodo y multimodo, siempre y cuando se utilicen los equipos adecuados.
Puntos clave sobre el empalme por fusión en fibra óptica
- Proceso de unión mediante calor.
- Utiliza un fusionador para calentar las fibras.
- Menor pérdida de señal comparado con empalmes mecánicos.
- Requiere limpieza previa de las fibras.
- Las fibras deben ser cortadas en ángulo correcto.
- Se debe tener cuidado con la alineación de las fibras.
- Práctica y experiencia mejoran la calidad del empalme.
